Static IPv6 GUA Router Configuration
Como vimos en el artículo anterior (3. IPv6 Address Type) y se explico en detalle en el artículo 1. IPv4 vs IPv6 Terminology, las GUA (Global Unicast Address) IPv6 son las mismas que las direcciones IPv4 públicas. Ellas son globalmente únicas y enrutables en Internet IPv6. Una URL IPv6 permite que dos dispoisitivos habilitados para IPv6 se comuniquen entre si en el mismo vínculo (Subred). Es fácil configurar estáticamente las GUA y las LLAs en IPv6 en los routers para ayudar a crear una red IPv6.
La mayoría de los comandos de configuración y verificación de IPv6 de Cisco IOS son similares a los equivalentes den IPv5. En muchos casos, la única diferencia es el uso de ipv6 en lugar de ip dentro de los comandos.
Por ejemplo, el comando de Cisco IOS para configurar una dirección IPv4 en una interfaz es ip address {ip-address} {subnet-mask}. Por el contrario, el comando para configurar una GUA IPv6 en una interfaz es ipv6 address {ipv6-address}/{prefix-length}.
Observemos que no hay espacios entre el argumetno ipv6-address y el prefix-length.

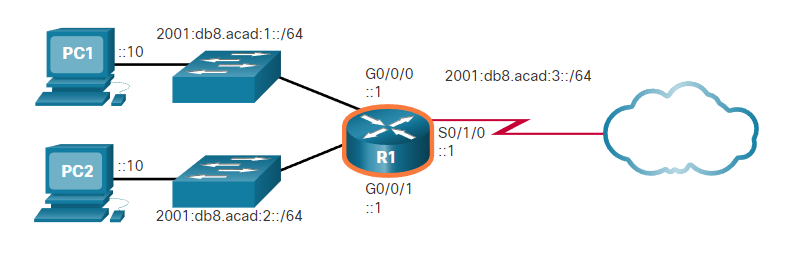

La configuración de ejempo utiliza la topología dque se muestra en la imagen y estas subredes IPv6:
- 2001 : db8 : acad : 1 ::
/64 - 2001 : db8 : acad : 2 ::
/64 - 2001 : db8 : acad : 3 ::
/64
Topology Example
El ejemplo muestra los comandos n ecesarios para configurar la GUA IPv6 de GigabitEthernet 0/0/0, GigabitEthernet 0/0/1 y la interfaz Serial 0/1/0 del Router R1.
IPv6 GUA Configuration from Router
R1> enable
R1# configure terminal
R1(config)# interface gigabitethernet 0/0/0
R1(config-if)# ipv6 address 2001:db8:acad:1::1/64
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# interface gigabitethernet 0/0/1
R1(config-if)# ipv6 address 2001:db8:acad:2::1/64
R1(config-if)# no shutdown
R1(config-if)# exit
R1(config)# interface serial 0/1/0
R1(config-if)# ipv6 address 2001:db8:acad:3::1/64
R1(config-if)# no shutdown
Static IPv6 GUA Windows Host Configuration
Configurar la dirección IPv6 en un host de forma manual es similar a configurar una dirección IPv5.

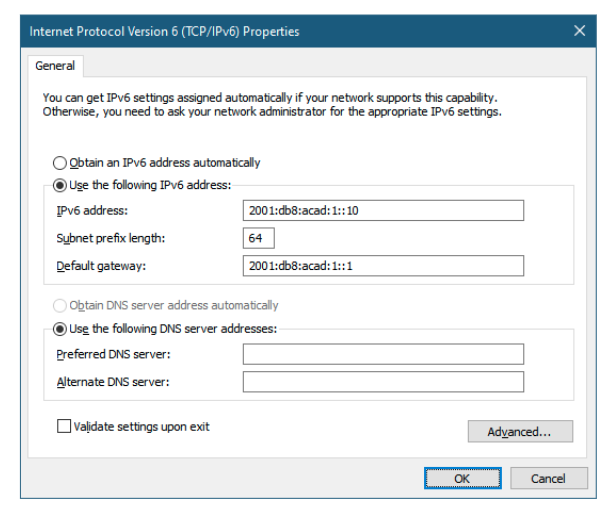

Como se muestra en la imagen, la dirección de default gateway configurada para la PC1 es 2001:db8:acad:1::1. Esta es la GUA de la interfaz R1 GigabitEthernet en la misma red. Alternativamente, la dirección de default gateway puede configurar para que coincida con el LLA de la interfaz GigabitEthernet. El uso de la LLA del router como dirección de default gateway se considera una práctica recdomendada. cualquiera de las dos configuraciones funciona.
Al igual que con IPv4, la configuración de direcciones estáticas en clientes no se extiende en entornos más grandes. Por este motivo, la mayoría de los administradores de redes en una red IPv6 habilitan la asignación dinámica de direcciones IPv6.
Hay dos formas en que un dispositivo puede obtener una GUA IPv6 automáticamente:
- Configuración automática de direcciones independientes del estado (SLAAC).
- DHCPv6 con información de estado.
SLAAC y DHCPv6 se tratan en el siguiente artículo.
Cuando se utiliza DHCPv6 o SLAAC, el LLA del router se especificará automáticamente como la dirección de default gateway.
Static Configuration of a LLA Address (Local Link Addresses)
Configurar la LLA (Local Link Addresses) manulamente permite crar una dirección reconocible y más fáfcil de re dcordar. Por l ogeneral, solo es necesario crear LLA reconocibles en los routers. Esto es beneficioso porque los LLA de los routers se usan como direcciones de default gateway y el enrutamiento de mensajes publicitarios.
Las LLA se pueden configurar manualmente mediante el comando ipv6 address {LLA} link-local. Cuando una dirección comienza con este hextet dentro del rango de fe80 a febf, el parámetro link-local debe seguir a la dirección.

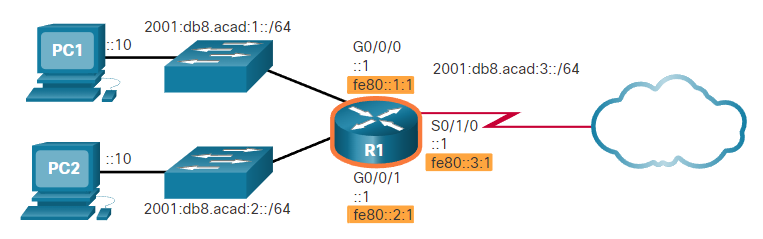

La imagen a continuación muestra un ejemplo de topología con LLA en cada interfaz:
El ejempo muestra la configuración de un LLA en el router R1:
R1> enable
R1# configre terminal
R1(config)# interface gigabitethernet 0/0/0
R1(config-if)# ipv6 address fe80::1:1 link-local
R1(config-if)# exit
R1(config)# interface gigabitethernet 0/0/1
R1(config-if)# ipv6 address fe80::2:1
R1(config-if)# exit
R1(config)# interface serial 0/1/0
R1(config-if)# ipv6 addres fe80::3:1
R1(config-if)# exit
Los LLAs configuradas estáticamente se utiliza para hacerlas más fácilmente reconocibles como pertenecientes al router R1. En este ejmplo, todas las interfaces del router R1 se han configurado con una LLa que comeinza con fe80::1:n y un dígito único (n) a la derecha (El 1 representa el router).
Sigueindo la misma sintaxis que el router R1, si la topología inluía el router R2, tendría sus tres interfaces ocnfiguaradas con las LLA fe80:: 2:1, fe80:: 2:2 y fe:80:: 2:3.
Se podría configurar exactamente la misma LLA en cada default gateway siempre que sea único en ese enlace. Esto se debe a que los LLA solo tienen que ser únicos en ese enlace. Sin embargo, la práctica común es crear un LLa diferentes en cada itnerfaz del router para facilitar la identificación del router y la interfaz específica.
